多元應用機種
最暢銷的工業廣泛應用機種，搭配多元配件。
| 1.3 貼標主機 | HERMES Q6.3 | |
| 打印分辨率 dpi | 200 | 300 |
| 最快打印速度 mm/s | 250 | 250 |
| 最大打印寬度 mm | 168 | 162.6 |
| 紙卷外徑 mm | 205 / 305 | |
| 最大標簽寬度 mm | ||
標簽 ( 紙卷式 )
HERMES Q label roll diameter 205 mm
HERMES Q2, Q4, Q6.3
標簽紙卷直徑 205 mm
HERMES Q2, Q4, Q6.3
標簽紙卷直徑 305 mm
較窄的標簽
紙卷式或卷盤式
為了避免皺折的產生，
如標簽底紙寬度小于 20 mm，
碳帶必須可以使它的兩側超出
標簽底紙。為此，須搭配隔片
將標簽底紙偏移 7 mm。
出紙方向
HERMES QL
HERMES QL
向左出紙
HERMES QR
HERMES QR
向右出紙
保護外蓋
HERMES Q with cover
HERMES Q2, Q4, Q6.3
標簽紙卷直徑最大至 205 mm
應用范例
PCB 板標識
包裝標識
貨柜標識

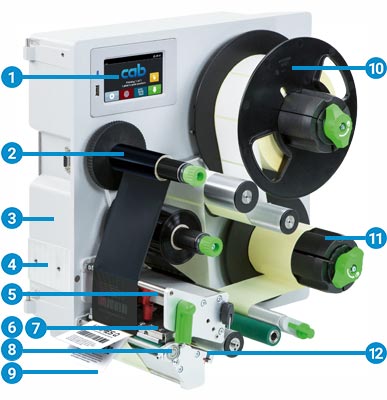

1 操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定。
2 碳帶供應軸及回收軸
軸心三片旋緊式設計可快速簡單地更換碳帶。
3 堅固底座機構
一體成型鑄鋁打造。所有打印機構皆穩固組裝于支架底座上。
4 貼標手臂的安裝
手臂安裝在插銷上，因此可以轉動以更換標簽及進行維修保養。
5 打印頭立柱
一個立柱固定于內側；另一個立柱調整至標簽邊緣，確認打印品質良好后就定位。
6 打印頭
所有同樣寬度的打印頭可任意替換。簡單幾個步驟就能更換打印頭。
7 節省碳帶裝置 ( 選配品 )
在標簽進紙的同時，打印頭會抬起且碳帶會停止轉動。
8 卸除打印滾軸
裝卸簡易的設計便于進行清潔或更換磨損的打印滾軸。
9 樞軸式剝離板
用于優化標簽在包裝貼標作業中的剝離過程。
10 標簽進紙器
透過手臂及動態止煞裝置可確保標簽持續平穩地進紙。
11 回卷器
在標簽剝離后回卷器可完全回收底紙。軸心三片旋緊式設計易于插入及取出標簽底紙。
12 標簽感應器
搭配穿透式及反射式感應器以精準定位標簽上的打印位置并偵測標簽后緣。
打印精準度
標簽尺寸越小，對打印精準度的要求越高。藉由調整校正，打印的最大偏差值可降低為 ±0.2 mm。

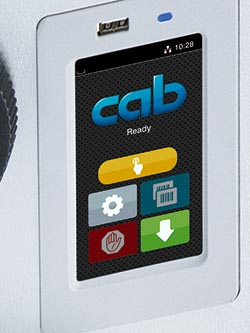

操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定
1 LED 燈顯示：開機
2 狀態列：接收打印資料、記錄資料串流、碳帶將耗盡預警、插入 SD 記憶卡 / U 盤、藍芽、WLAN 無線網絡、以太網絡、USB Slave 傳輸接口、時間
3 狀態通知：待機、暫停、每筆打印工作完成的標簽數量、已就剝離位置的標簽、等待外部信號
4 USB 插槽 維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。
5 操作
Printing icon 進行貼標作業
Menu 跳至選單
Reprint 重復打印最后一張標簽
Interrupt 中斷及繼續打印工作
Stop 停止及刪除所有打印工作
Label feed 標簽進紙
會隨著安裝方向轉換為橫屏或豎屏。
旋轉 90° 的貼標主機
視頻導覽
設定選項
打印參數
調整標簽打印定位 Y
選擇打印速度

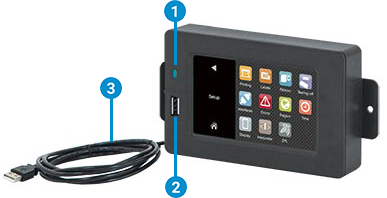

外接操作面板
功能與貼標主機上的操作面板相同
屏幕的顯示會隨著擺橫或擺直轉換。
可依需求選擇使用外接操作面板或貼標主機內建的操作面板。
貼標主機連接埠：USB 2.0 高速裝置
1 LED 燈顯示： 開機
2 USB 插槽 維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。
3 USB 傳輸線，長度 1.8 至 16 m
長度如超過 3 m 則只能使用規定的傳輸線；規格尺寸請參見安裝說明
